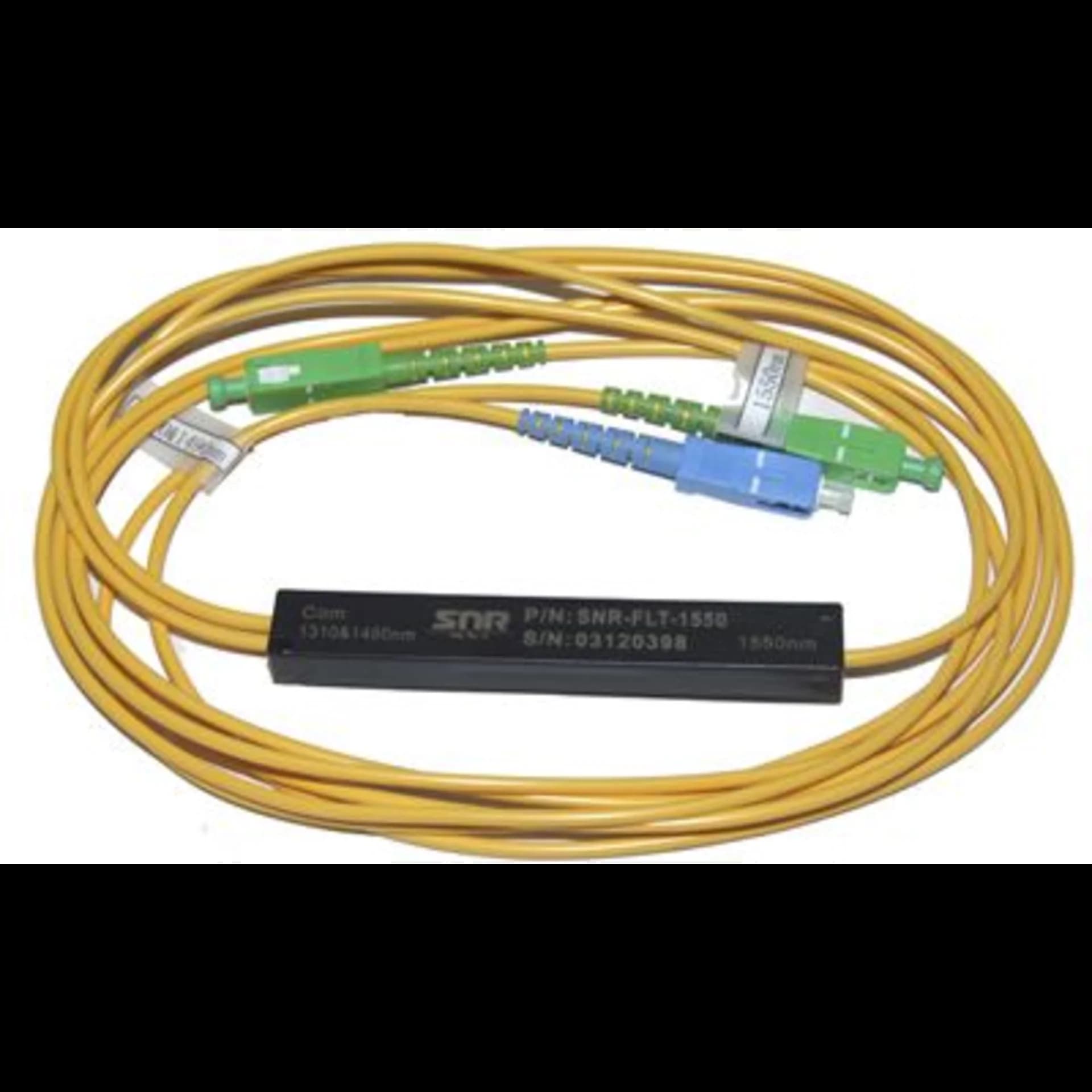

Пассивное оптическое устройство, позволяет создать одноволоконный канал на длинах волн 1310/1490/1550нм (КТВ + ПД по одному волокну). Области применения:

ONU, OLT оборудование  WDM системы CATV системы Технические характеристики:   Параметр  Значение  Длина волны проходного канала (nm)  1550+/-30 (по заказу можно сделать +/-20) Длины волн в отраженном канале (nm)  1310±50/1490+/-10 Вносимые потери (dB), Отраженный канал 1310/1490 ≤0.4 Проходной канал 1550 ≤0.6 Колебание вносимых потерь(dB)  0.2 Развязка по каналам Отраженный канал > 20 Проходной канал >30 Направленность (уровень перекрестных помех)(dB)  >55 Возвратные потери(dB)  > 50 PDL(dB) 0.1 PMD(ps) 0.1 Допустимая мощность сигнала (mW)  300 Температура эксплуатации (°C)  -20 ～+70 Температура хранения (°C)  -40～+85 Размеры фильтра без пластикового корпуса(mm)  Ф5.5 × L38 Длина кабелей 1м

Схема применения:
