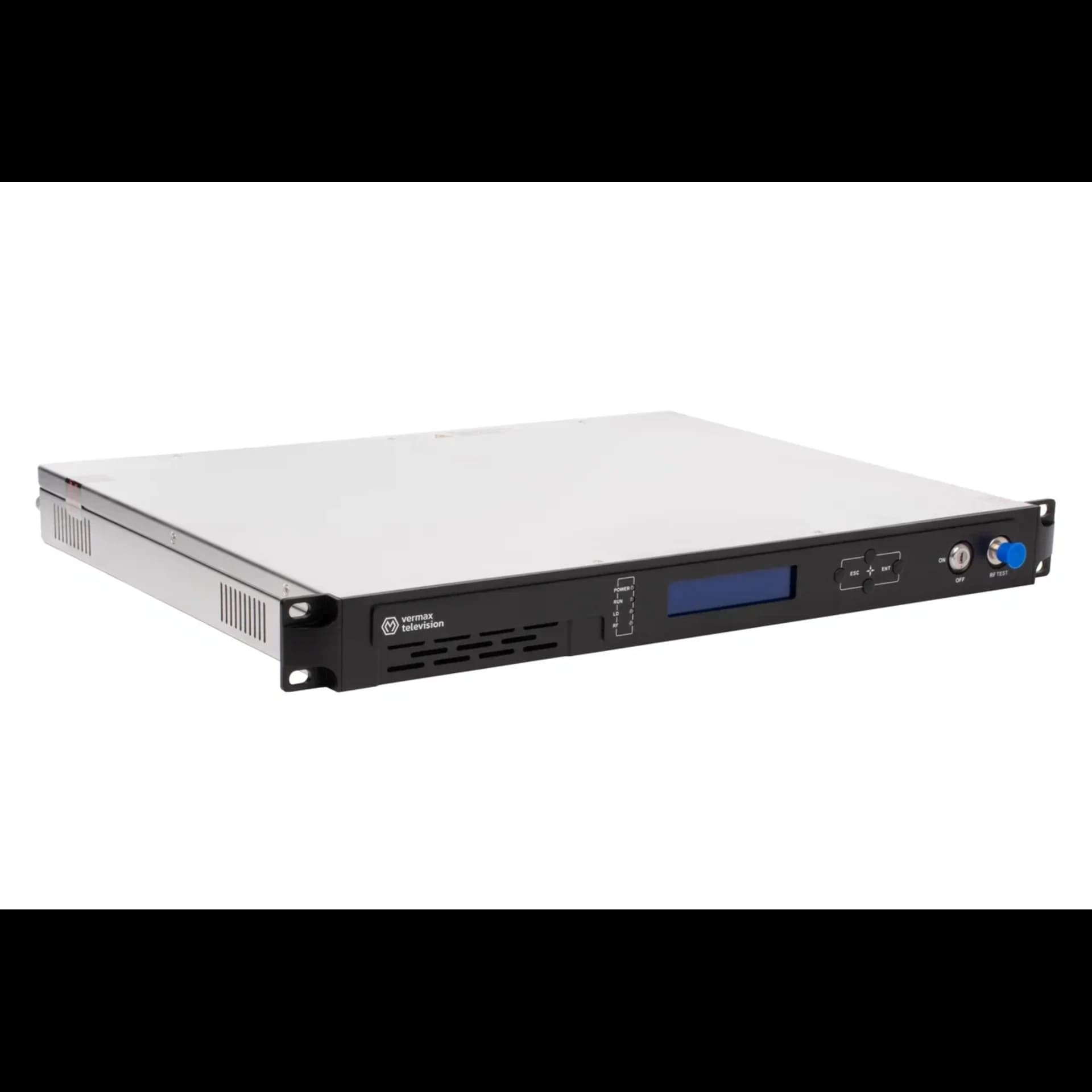

Сертификат соответствия OC-2-OT-0833 Поддерживает управление и мониторинг по SNMP-протоколу Бюджетная серия оптических передатчиков с прямой модуляцией (AM direct modulation) лазера производства США. Данный передатчик хорошо подходит для небольших оптических сетей в качестве альтернативы передатчику на длине волны 1310нм. Vermax-HL-D1550-xx - Оптические передатчики серии Highlight 1550 Direct Обеспечивают передачу как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала.  Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры с прямой модуляцией. Оптические передатчики Highlight 1550 Direct отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками. Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера и других параметров передатчика.  На передней панели передатчика располагается: Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;

	Кнопка выбора режима измерения;

	F разъем тестовой точки входного RF сигнала;

	Замок выключателя лазера;

	Светодиодные индикаторы режимов работы.

На задней панели передатчика располагается: Входной разъем RF сигнала;

	Выходной оптический соединитель;

	Разъем подключения сетевого кабеля питания;

	RS232 порты (служебные).

RJ-45 порт для удаленного управления и мониторинга

Технические характеристики: Наименование Значение

							Диапазон входных частот для серии VERMAX-HL-D
								45-860 МГц

							Уровень входного RF сигнала
								72-88 дБмкВ

							Искажения CTB при 59 каналах PAL не хуже
								-65 дБ

							Искажения CSO при 59 каналах PAL не хуже
								-60 дБ

							Соотношение несущая / шум (C/N)
								>51

							Неравномерность АЧХ
								±0.75 дБ

				Диапазон работы AGC			±5 дБ
				Диапазон регулировки MGC			0-10 дБ
							Входное сопротивление
								75 Ом

							Выходная оптическая мощность (в зависимости от модели)
								2, 4, 6, 8, 10 мВт

							Рабочая длина волны
								1550±10 нм

							Тип оптического соединителя
								SC/APC или FC/APC

							Оптический коэф. отражения по выходу
								>55 дБ

							RF коэф. отражения по входу
								>16 дБ

							Напряжение питания, потребляемая мощность
								220 В, 30 Вт

							Габаритные размеры, масса
								482×380×44 мм, 4 кг

							Диапазон рабочих температур
								0-45 °С



Данные передатчики, несмотря на низкую стоимость имеют ряд недостатков по сравнению со свомими старшими собратьсями - передатчиками с внешней цифровой модуляцией из-за модуляции излучения током питания лазер работает не в термостабильном режиме, что приводит к проявлению chirp-эффекта ( данный эффект существенно ограничивает применение этого передатчика в WDM системах и совместно с EDFA ) данный тип передатчиков не имеет системы SBS-control (данная система позволяет передавать в оптическое волокно световой поток с мощностью превыщающей порог Бриллюэна )
