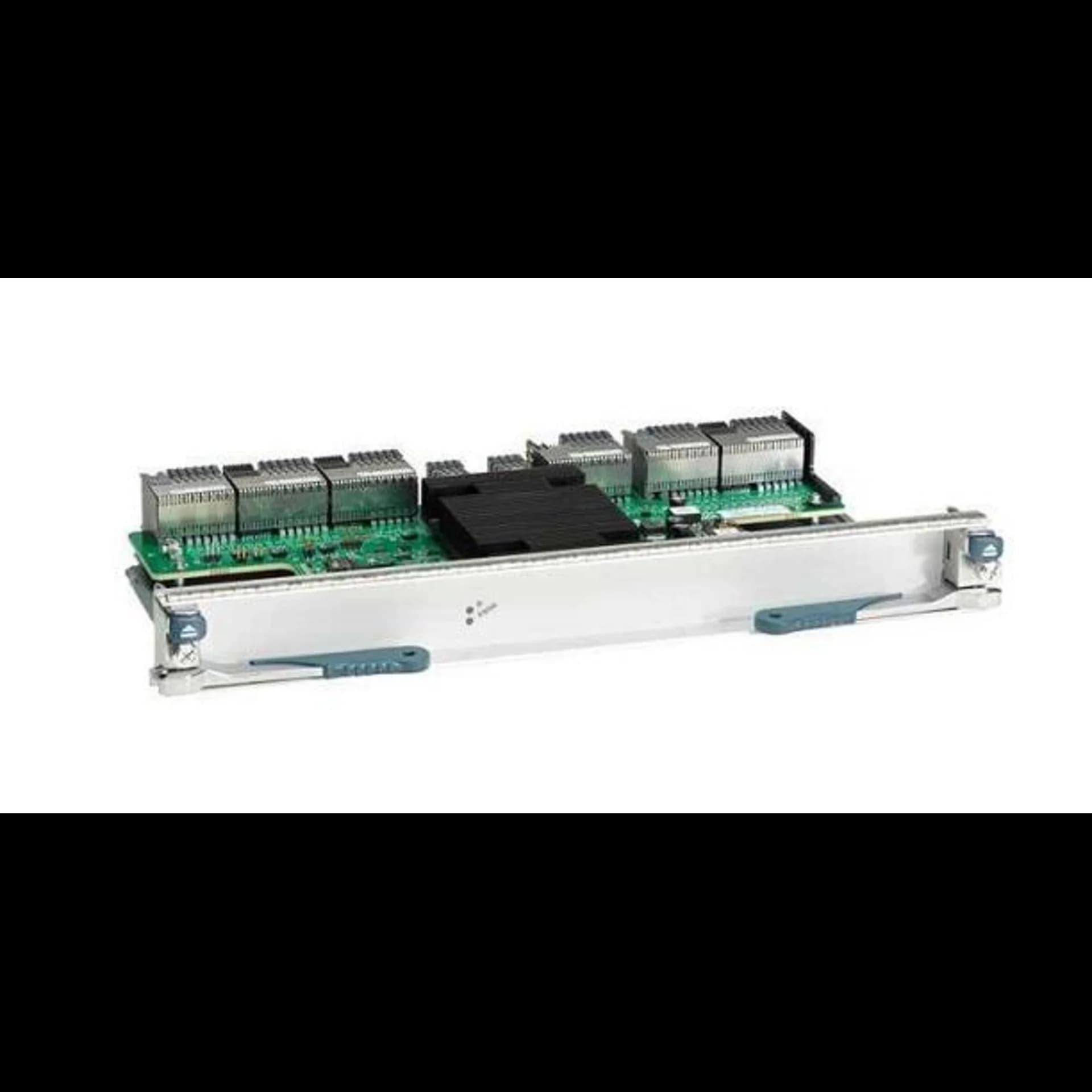

Модули коммутационной матрицы FAB-1 для Cisco Nexus 7000 представляют собой отдельную матрицу параллельных каналов до каждого слота интерфейсного и управляющего модуля в шасси. Возможна установка до 5 одновременно работающих модулей коммутационной матрицы, обеспечивающих пропускную способность до 230Гбит/с на один слот и коммутационную ёмкость 8Тбит/с на систему. Модуль коммутационной матрицы для Cisco Nexus 7000 представляет собой центральный элемент коммутации для полностью распредёлённого форвардинга интерфейсных модулей устанавливаемых в шасси. Основные особенности: Повышение доступности и резервирования системы Масштабируемая матрица Добавление и удаление модулей коммутации без перерыва сервиса Поддержка Arbitrated crossbar для unicast Поддержка VoQ Суперкадрирование и сегментирование кадра    Техническая спецификация: Item Specification

                                         Cisco Nexus 7000 9-Slot Fabric Module
                                Cisco Nexus 7000 10-Slot Fabric Module
                                Cisco Nexus 7000 18-Slot Fabric Module

                            Product compatibility
                                Supported in the Cisco Nexus 7000 9-Slot Switch chassis
                                Supported in the Cisco Nexus 7000 10-Slot Switch chassis
                                Supported in the Cisco Nexus 7000 18-Slot Switch chassis

                            Software compatibility
                                Cisco NX-OS Software Release 5.2 (minimum requirement)
                                Cisco NX-OS Software Release 6.0 (minimum requirement)
                                Cisco NX-OS Software Release 6.0 (minimum requirement)

                            Performance
                                110 Gbps per slot per fabric
                                110 Gbps per slot per fabric
                                110 Gbps per slot per fabric

                            Reliability and availability
                    • Online insertion and removal (OIR) hot swap            • OIR hot swap            • OIR hot swap
                            MIBs
                                Supports Simple Network Management Protocol (SNMP) Versions 1, 2c, and 3 (see the Cisco NX-OS Software release notes for details about specific MIB support)
                                Supports SNMP v1, v2c, and v3 (see the Cisco NX-OS Software release notes for details about specific MIB support)
                                Supports SNMP v1, v2c, and v3 (see the Cisco NX-OS Software release notes for details about specific MIB support)

                            Network management
                                Cisco Data Center Network Manager (DCNM) 5.2
                                Cisco DCNM 6.0
                                Cisco DCNM 6.0

                            Programming interfaces
                                • XML
        • Scriptable command-line interface (CLI)
        • Cisco DCNM 5.2 web services
                                • XML
        • Scriptable CLI
        • Cisco DCNM 6.0 web services
                                • XML
        • Scriptable CLI
        • Cisco DCNM 6.0 web services

                            Physical specifications
                                • Occupies one fabric module slot in a Cisco Nexus 7000 9-Slot Switch chassis
        • Dimensions (H x W x D): 1.75 x 4.5 x 22.5 in. (4.45 x 11.43 x 57.15 cm)
        • Weight: 5 lb (2.27 kg)
                                • Occupies one fabric module slot in a Cisco Nexus 7000 9-Slot Switch chassis
        • Dimensions (H x W x D): 1.733 x 14.93 x 7.33 in. (4.4 x 37.92 x 18.62 cm)
        • Weight: 4 lb (1.8 kg)
                                • Occupies one fabric module slot in a Cisco Nexus 7000 9-Slot Switch chassis
        • Dimensions (H x W x D): 14.93 x 1.733 x 7.33 in. (37.6 x 4.4 x 18.62 cm)
        • Weight: 7.5 lb (3.4 kg)

                            Environmental conditions
                                • Operating temperature: 32 to 104°F (0 to 40°C)
        • Operational relative humidity: 5 to 90%, noncondensing
        • Storage temperature: -40F to 158°F (-40 to 70°C)
        • Storage relative humidity: 5 to 95%, noncondensing

                            Regulatory compliance
                                • EMC compliance
        • FCC Part 15 (CFR 47) (USA) Class A
        • ICES-003 (Canada) Class A
        • EN55022 (Europe) Class A
        • CISPR22 (International) Class A
        • AS/NZS CISPR22 (Australia and New Zealand) Class A
        • VCCI (Japan) Class A
        • KN22 (Korea) Class A
        • CNS13438 (Taiwan) Class A
        • CISPR24
        • EN55024
        • EN50082-1
        • EN61000-3-2
        • EN61000-3-3
        • EN61000-6-1
        • EN300 386

                            Environmental standards
                                • NEBS criteria levels
        • SR-3580 NEBS Level 3 (GR-63-CORE, issue 3, and GR-1089-CORE, issue 4)
        • Verizon NEBS compliance
        • Telecommunications Carrier Group (TCG) Checklist
        • Qwest NEBS requirements
        • Telecommunications Carrier Group (TCG) Checklist
        • ATT NEBS requirements
        • ATT TP76200 level 3 and TCG Checklist
        • ETSI
        • ETSI 300 019-1-1, Class 1.2 Storage
        • ETSI 300 019-1-2, Class 2.3 Transportation
        • ETSI 300 019-1-3, Class 3.2 Stationary Use

                            Safety
                                • UL/CSA/IEC/EN 60950-1
        • AS/NZS 60950
