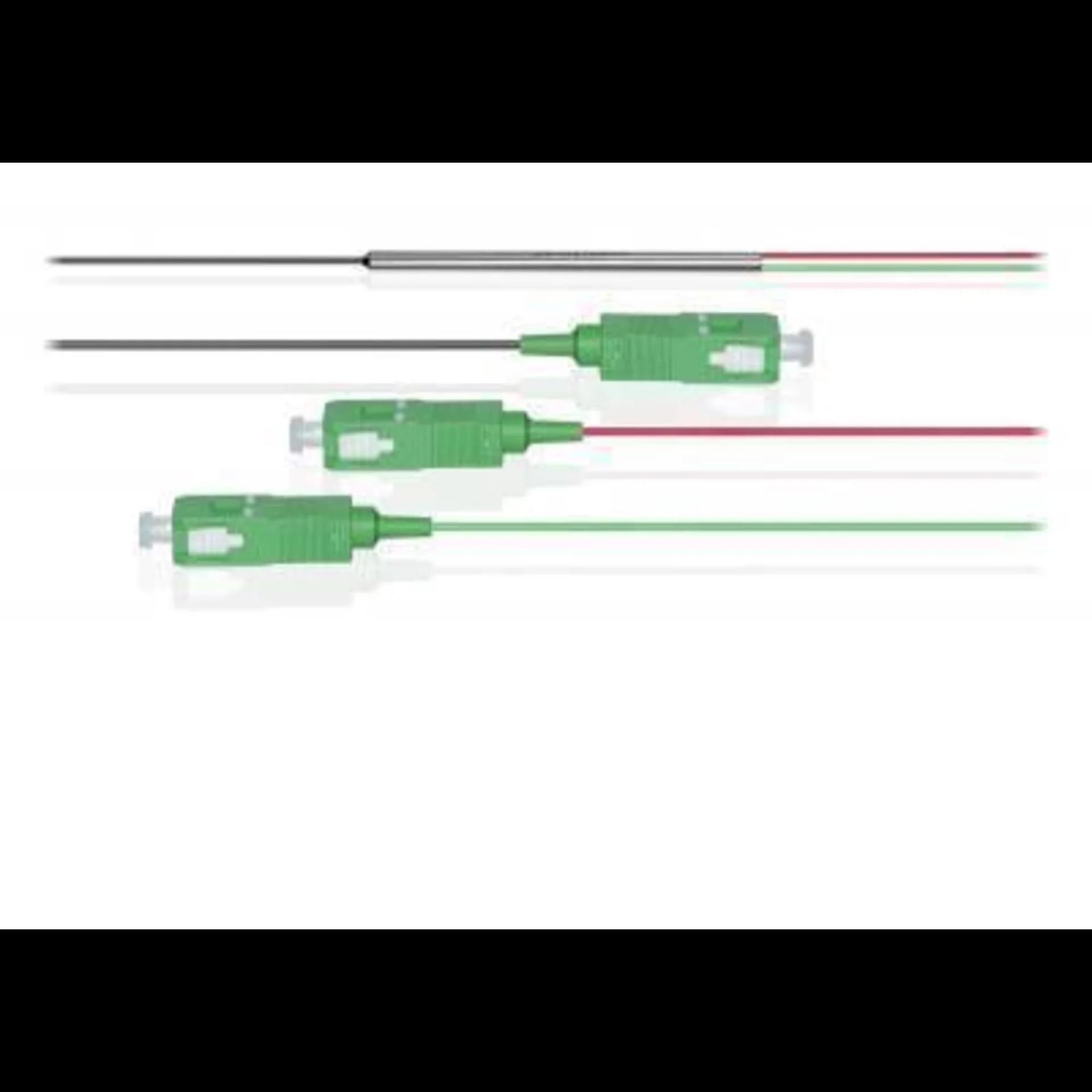

Делитель оптический бескорпусный трехоконный 1х2

Одномодовые оптические делители (coupler) предназначены для ответвления оптической мощности в сетях кабельного телевидения, пассивных оптических сетях (PON), контрольно-измерительном оборудовании, в локальных сетях, и телекоммуникациях. Производятся с требуемым числом ответвлений (от 1 х 2 до 32 х 32) и делением мощности в разных процентных отношениях (с шагом 1 %). В зависимости от рабочей длины волны, делители производятся однооконные, оптимизированные для работы на одной длине волны 1310 или 1550 нм, двухоконные для работы на разных длинах волн одновременно в сетях с WDM, универсальные трехоконные на длинах волн 1310/1490/1550 нм. Безкорпусный делитель с выводами в виде волокна 250 мкм или в буфере 0.9 мм, предназначенный для монтажа способом сварки. Производятся с различным соотношением деления с шагом 5% или 1% под заказ. Габаритные размеры делителя 3х54 мм, поэтому его как правило, устанавливают в сплайс-кассете оптического бокса, кросс- системы или муфты. Возможна поставка делителей с заданными вами параметрами ответвления, с коннекторами SC или FC. Достоинства: Малые вносимые потери; Большой коэффициент направленности; Минимальные отклонения от заданного коэффициента ответвления; Сохранение заявленных параметров в зависимости от ширины волнового спектра вводимого излучения; Распределение мощности между выходными полюсами: равномерное и заданное заказчиком; Рабочая длина волны: 1310, 1550 нм; Возможна поставка неоконцованных, оконцованных разъемами любого типа делителей; Низкий уровень PDL; Хорошая стабильность. Области использования: Оптоволоконные коммуникационные системы; Оптоволоконные системы передачи данных; Оптоволоконные сети CATV; Оптоволоконное измерительное оборудование; Оптоволоконные сенсоры; Сети PON. Технические параметры: Параметр Однооконный Двухоконный Трехоконный Рабочая длина волны, нм 1310 или 1550 1310 и 1550 1310, 1490 и 1550 Ширина полосы, нм ±40 Коэффициент деления, % 1 ∼ 50 Избыточные потери, дБ ≤0.1 ≤0.15 PDL*, дБ ≤0.10 ≤0.15 Uniformity, дБ ≤0.5 ≤0.7 Направленность не менее, дБ 55 40 Температурный коэффициент (дБ/°С) ≤0.002 Рабочая температура, °С -40 ∼ +70   Соотношение деления, % Максимальные вносимые потери, Дб однооконный двухоконный, трехоконный 50/50 3.4/3.4 3.6/3.6 45/55 3.8/2.9 4.1/3.1 40/60 4.4/2.5 4.7/2.7 35/65 5.0/2.2 5.3/2.4 30/70 5.6/1.8 6.0/1.9 25/75 6.3/1.5 6.9/1.6 20/80 7.4/1.2 7.9/1.3 15/85 8.8/0.9 10.0/0.9 10/90 10.8/0.6 11.3/0.6 5/95 13.8/0.4 15.2/0.45
