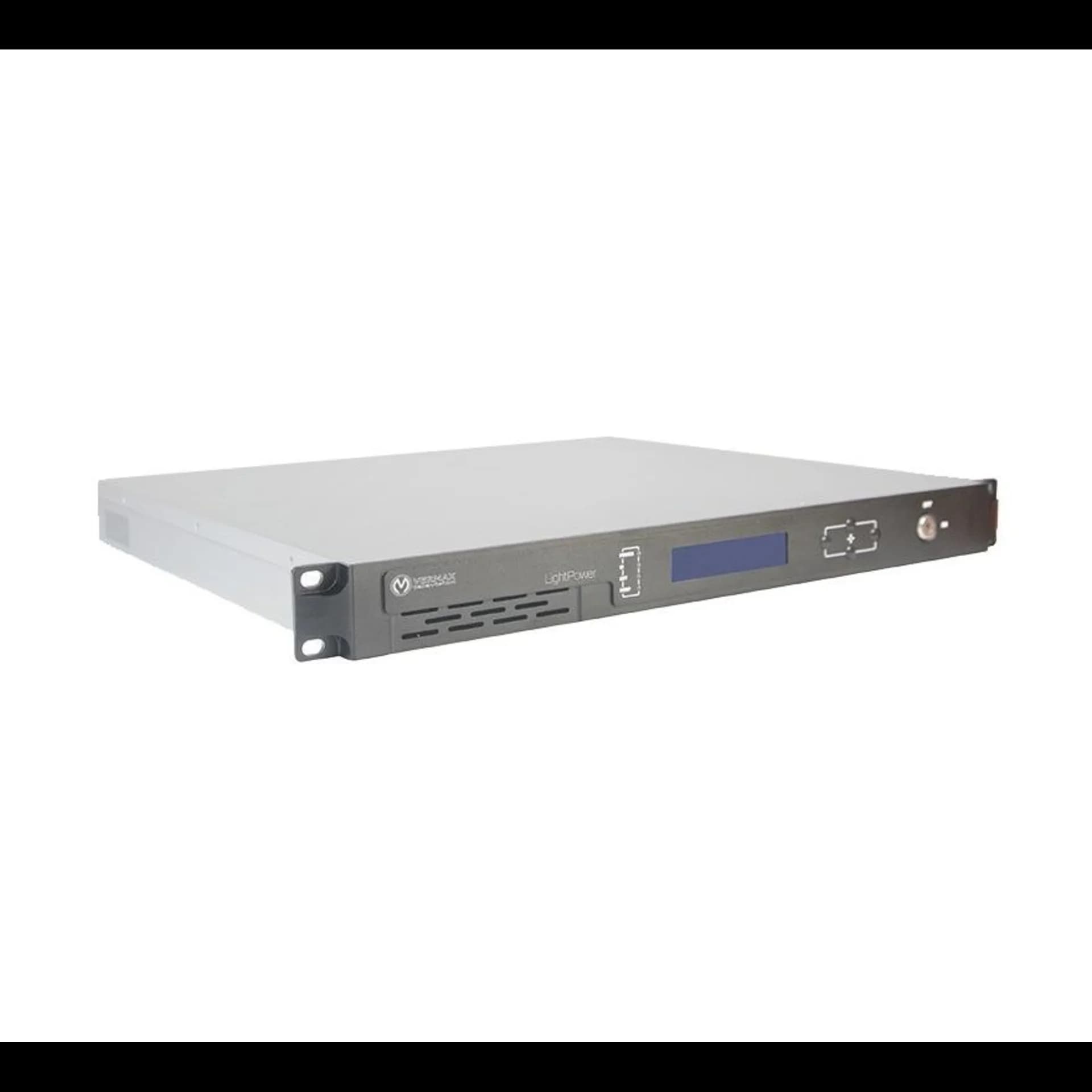

Оптический передатчик серии Vermax-HL-1550EML – передатчик 1550 нм с внешней модуляцией, построенный на основе интегрированного EAM (электро-абсорбционного внешнего модулятора) в DFB лазер, что позволяет снизить общую стоимость передатчика и заменить отдельный модулятор Маха-Цендера. Передатчик разработан специально для передачи сигналов кабельного телевидения и соответствует требованиям для HFC-сетей и передачи оптического сигнала на большие расстояния (до 50км) с уровнями SBS до 20dBm.

Устройство производит фазовую модуляцию микроволнового источника на длине волны 1550 нм, максимальный SBS 20 дБм, 2*RF входа с изоляцией выше 50 дБ, опционально может иметь встроенный CWDM мультиплексор. Особенно хорошо подойдет для оптических сетей с полностью цифровым сигналом телевидения: при SBS 20дБм и длине линии 25 км – MER >40 дБ. Особенности: Частотный диапазон до 1,2ГГц (опция) MER >40дБ. SBS от 13 до 20 дБ с шагом настройки в 0,5 дБ. АРУ -5 ... +5 дБ и РРУ 0 ... -20 дБ. Два блока питания с поддержкой горячей замены. (AC/AC, AC/DC, DC/DC)  Выходная мощность лазера, ток смещения и ток охлаждения измеряются в реальном времени.. Управление и мониторинг посредством SNMP и веб интерфейса     Технические характеристики Наименование Параметры

							Оптические характеристики

							Длина волны, нм
								1550

							Тип лазера
								EML
		(лазер со встроенным модулятором)

							Оптическая мощность, дБм
								10

							Ограничение SBS, дБм
								13 ... 20 с шагом в 0,5

							Уровень сигнала на входе (для модели WD), дБм
								-5 ... 10

							Тип оптического разъема
								SC/APC

							Тип оптического волокна
								одномодовое

							RF характеристики

							Частота, МГц
								47-870
		(опционально 47-1003)

							Неравномерность АЧХ, дБ
								±0.75

							Возвратные потери, дБ
								>16

							Тип разъема RF
								4*F (female)

							Выходное сопротивление, Ω
								75

							Нормируемый входной уровень, дБмкВ
								80

							Входной уровень, дБмкВ
								77 ± 5

							Диапазон АРУ (AGC), дБ
								+5 … -5

							Диапазон РРУ (MGC), дБ
								0 ~ 20

							Изоляция между входами, дБ
								≥ 50

							Общие характеристики

							Напряжение питания, В
								AC 150~265 или DC 36~72

							Потребляемая мощность, Вт
								60

							Рабочая температура, °С
								-5 … +55

							Температура хранения, °С
								-30 … +70

							Размеры, мм
								483x377x44

							Вес, кг
								5.5
