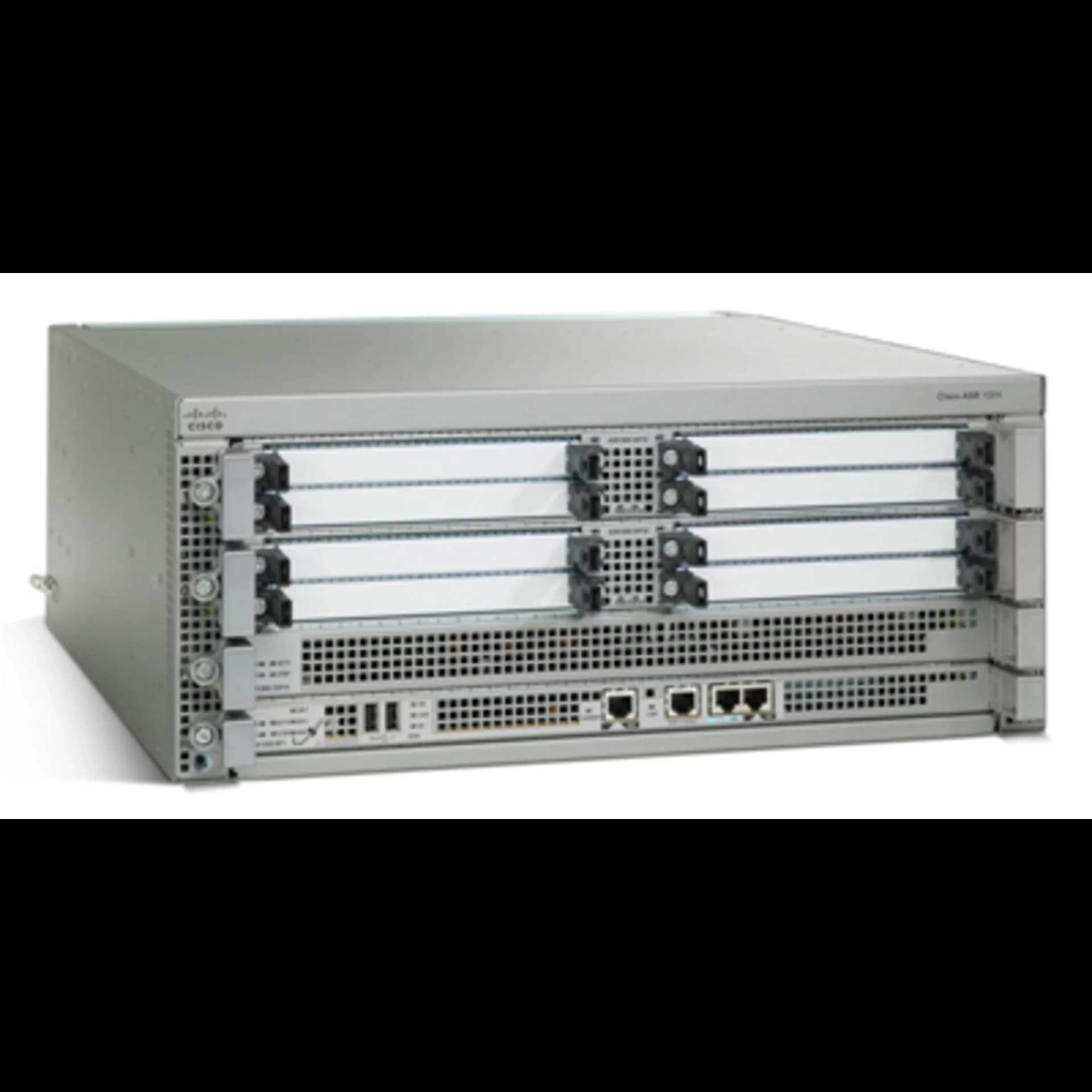

Комплектация: Шасси маршрутизатора ASR1004 с двумя блоками питания AC или DC - 1шт Модуль сервисов ASR1000-ESP40 - 1шт Процессор маршрутов ASR1000-RP2 - 1шт Процессор интерфейсов ASR1000-SIP40 - 1шт Модуль SPA-1X10GE-L-V2 - 4шт   Характеристики Cisco ASR1004 Размер 4RU Два блока питания AC или DC Полоса пропускания 10Gbit/s, 20Gbit/s, 40Gbit/s – зависит от устанавливаемого ESP Производительность до 23Mpps для IPv4 и 12Mpps для IPv6 Полоса шифрования 6Gbit/s Интерфейсы ввода-вывода 1 слот ESP 2 слота SIP (8 слотов для SPA модулей, поддержка ASR-SIP40) Порты Console / Management Ethernet / Aux

Архитектура Cisco ASR1000 Результаты тестирования ASR1000

  Маршрутизаторы Cisco ASR 1000 предназначены для агрегации управляемых сервисов и сервисов "any play". Провайдерам они обеспечивают возможность гибче, эффективнее и с меньшими затратами предоставлять комплексные клиентские и бизнес-сервисы. Предприятиям безопасные, надежные и высокопроизводительные периферийные решения для глобальных корпоративных сетей, конвергирующие информационные, коммуникационные и коммерческие сервисы, а также функции совместной работы. Модульная архитектура позволяет подобрать конфигурацию оборудования с соответствии с вашими возможностями и потребностями, а мгновенное подключение новых сервисов и быстрая масштабируемость - найти новые источники доходов за счет предоставление новых управляемых и бизнес-сервисов. Основные особенности: Ускорение предоставления сервисов за счет параллельной обработки запросов. Функции широкополосной агрегации, расширенной маршрутизации в корпоративных сетях и периферийной маршрутизация в провайдерских сетях. Облегчение сетевой конвергенции и внедрение инноваций в области WAN-агрегации, CPE-сервисов и периферийной маршрутизации в провайдерских сетях. Снижение операционных расходов и капиталовложения за счет быстрого развертывания новых управляемых и хостовых сервисов на базе унифицированных архитектур и операционных сред. Высокая отказоустойчивость благодаря поддержке удобной и экономичной функции обновления ПО без отключения сервисов (ISSU). Первый в отрасли полностью интегрированный программируемый модуль управления с самыми широкими на сегодня возможностями масштабирования, операционной эффективности, гибкости и скорости обслуживания Маршрутизаторы используют новое ПО Cisco IOS XE (устанавливается на Cisco ASR 1000 в качестве модульной ОС). Это ПО разработано на базе Cisco IOS 12.2SR и обеспечивает высокую надежность, скорость и возможность модульной компоновки. Высочайшая гибкость и производительность встроенного процессора Cisco ASR 1000 обеспечивает безопасность сети, оптимизацию сетевого трафика, поддержку Cisco IOS Firewall и другие дополнительные функции Cisco IOS XE без необходимости подключения дополнительного оборудования.

Cisco ASR 1000 позволяют провайдерам консолидировать различные устройства и предоставлять пользователям несколько мгновенно подключаемых управляемых сервисов. Для этого нет необходимости подключать специальные устройства и модули, что позволяет снизить операционные расходы за счет снижения затрат на обслуживание. Провайдеры управляемых услуг могут задавать приоритетность трафика сервисных устройств, связанного с выполнением отдельных приложений, и повысить приоритетность трафика, требующего непрерывного и стабильного подключения - например, IP-телефонии или видео.

В серию входит шесть моделей: Cisco ASR1001, ASR1002, ASR1002-X, ASR1004, ASR1006 и ASR1013 имеющие производительность до100Гбит/с. Все они используют инновационный процессор Cisco QuantumFlow, который обеспечивает не только высокую производительность, но и поддержку таких сервисов, как шифрование и файрволл, QoS, NBAR, инспектирование пакетов на основе ПО, широкополосное подключение, контроль пограничных сессий и т. д.

  Таблица 1. Сравнение моделей серии Cisco ASR 1000 Модель Cisco ASR1002 Cisco ASR1002-X Cisco ASR1004 Cisco ASR1006 Cisco ASR1013


							Кол-во слотов под SPA адаптер
								3
					3						8
					12						24


							Кол-во слотов под ESP
								1
					0						1
					2						2


							Кол-во слотов под модуль процессора
								Интегрированный
					Интегрированный						1 слот
					2 слота						2


							Кол-во поддерживаемых SIP
								Интегрированный
					Интегрированный						2
					3						6


							Резервирование
								программное
					программное						программное
					Аппаратное						Аппаратное


							Включено портов GE
								4 SFP
					6 SFP						0
					0						0


Таблица 2. Применение Cisco ASR 1000 в корпоративных сетях

							Выполняемые функции
								Преимущества
								Реализация


							Приоритезация трафика
								- применение MQC политик на VLAN и туннелях

		- объединение трафика с низким приоритетом в один канал

		- классификация на основе DSCP, NBAR, FPM
								- ведение гибкой иерархии

		- поддержка до 128000 очередей

		- выделение полосы пропускания в зависимости от приоритета


							Многозадачность, масштабируемость, централизованная безопасность
								- снижение CapEx и OpEx при миграции и объединении нескольких Cisco ASR 1000

		- защита инвестиций благодаря возможности наращивания производительности шифрования до 3.5 Гбит/с с модулем Cisco ASR 1000 Series Embedded Services Processor (ASR1000-ESP10)

		- простое управление без использования дополнительных модулей

		- оптимизация под QoS и многоадресную рассылку
								- высокая масштабируемость (поддержка тысячи удаленных офисов)

		- поддержка до 6000 туннелей

		- производительность до 6.5 Гбит/с, до 3.5 Гбит/с в случае использования шифрования

		- до 2Мпак/с в комбинации всего базового набора сервисов с шифрованием


							Высокопроизводительный брандмауэр
								- брандмауэр встроен в Cisco Packet Processor, без использования доп. модулей

		- мультигигабитная производительность совместно с зональным брандмауэром (Zone-Policy Firewall) и доп. функциями: QoS, IPv4, IPv6, NetFlow и тд.

		- регистрация логов всех сессий брандмауэра
								- производительность брандмауэра до 10Гбит/с

		- ведение статистики до 40000 сессий в секунду с NetFlow 9-ой версии

		- до 2Мпак/с в комбинации многочисленных сервисов с брандмауэром


							Управление CPE
								- поддержка соглашений об уровне сервиса (SLA)

		- мультигигабитное шифрование без использования доп. модулей

		- компактное исполнение, при обеспечении максимальной скорости работы интегрированных сервисов

		- резервирование IOS
								- поддержка избыточности IOS без использования доп. модулей

		- оптимизация WAN и голосовых функций


Таблица 3. Применение Cisco ASR 1000 провайдерами услуг

							Выполняемые функции
								Преимущества
								Реализация


							Широкополосный концентратор доступа (LAC) или сетевой сервер (LNS) по протоколу L2TP
								- идеален для массового обслуживания triple-play (данные, голос, видео)

		- индивидуальный брандмауэр, FPM, NBAR, SBC и тд.
								- высокая масштабируемость, до 32000 пользователей и до 16000 туннелей


							Высокопроизводительный L3VPN
								- объединенный набор сервисов в одном процессорном модуле: шифрование, FPM, NBAR, SBC и тд.
								- высокая производительность обработки многоадресного трафика

		- возможность расширения до 4000 VRF, 1 млн. LDP меток и 16000 ACLs

		- таблица маршрутизации: 1 млн. IPv4 или 250000 IPv6


							Высокопроизводительная пограничная маршрутизация
								- высокая масштабируемость

		- модульный дизайн с аппаратным и программным резервированием
								- расширение до 1 млн IPv4 маршрутов или до 250000 IPv6

		- 2 Гб DRAM с возможностью увеличения до 4Гб

		- расширенная поддержка набора функций протокола BGP


							Пограничный контроллер сессий (SBC)
								- простое управление границей сети

		- разделенная обработка процессов управления и передачи данных, сигнализации и медиа-потоков

		- ISSU поддерживает упрощенное добавление новых задач
								- SBC способствует в повышении безопасности, QoS, IPv4 и IPv6

		- до 32000 одновременных голосовых вызовов и др. запросов с производительностью до 10Гб/с

		- отказоустойчивая инфраструктура, DHCP Relay



Описание на сайте производителя Производитель: Cisco
