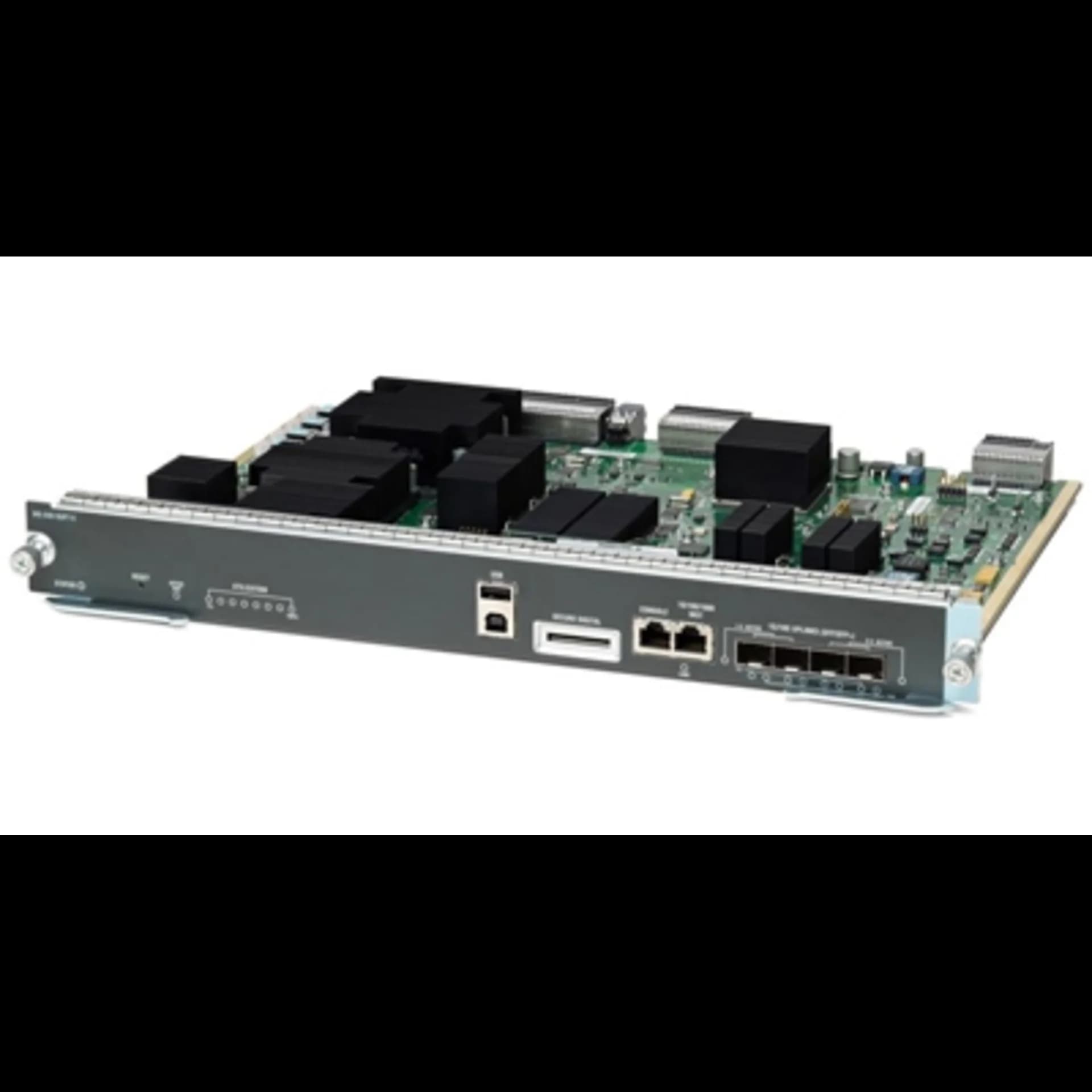

Достижение безграничного лидерства теперь легче, чем когда-либо с помощью новых Cisco ® Catalyst ® 4500E Supervisor Engine 7-E супервизоров корпоративного класса для сетей доступа и агрегации, предназначенных для обеспечения пропускной способности 848 Gbps на систему с шасси E-Series. Cisco Catalyst 4500E Supervisor Engine 7-E является первым Cisco Catalyst Supervisor Engine обеспечивающим 48 Gbps на слот с Flexible NetFlow (FNF) и Advanced Security в сочетании со снижением совокупной стоимости владения (TCO) и отличной защитой инвестиций. Архитектура Cisco Catalyst 4500E Основные особенности

Коммутационая фабрика 848-Gbps, с производительностью 250Mpps;
Поддержка UBRL, IP-unnumbered, NetFlow, VRF-Lite, DHCP Snooping, DAI, IP SourceGuard, OSPF, BGP;
Аппаратная поддержка IPv6;
4 порта 1/10 Gigabit Ethernet (SFP/SFP+);
Низкая временная задержка коммутации;
Возможность параллельной работы стандартного 6-Gbps и новых 24/48-Gbps модулей без потери производительности;
Динамическая аппаратная адресная таблица для упрощения перехода от IPv4 к IPv6;
Новая поддержка QoS: до 8 очередей на порт, динамическое формирование очереди и иерархическая политика контроля;
Усиление функций безопасности за счет добавления Unicast Reverse Path Forwarding (uRPF) для дополнительной защиты от сетевых атак;
Файловая система на основе FAT для упрощенного администрирования.

Технические характеристики Процессор 1,5 ГГц
Оперативная памяти (макс.) 2 ГБ (до 4ГБ)
Производительность Коммутационная способность: 848 Gbps
Коммутационная способность на слот: до 48GBps
Маршрутизация IPv4: 250 Mpps
Маршрутизация IPv6: 125 Mpps
QoS аппаратных записей: 128000
ACL записей: 128000
Маршрутов IPv6: 128000
Маршрутов IPv4: 256000
MAC адресов: 55000
Виртуальных интерфейсов (VLAN): 4096


Cisco Catalyst 4500 Supervisor Engine 7-E Bandwidth per Slot for Different Chassis Cisco Catalyst 4503-E Chassis Cisco Catalyst 4506-E Chassis Cisco Catalyst 4507R+E Chassis Cisco Catalyst 4510R+E Chassis Cisco Catalyst 4507R-E Chassis Cisco Catalyst 4510R-E Chassis

                            Supervisor Engine 7-E (WS-X45-Sup 7-E)
                                48 Gbps/Slot
                                48 Gbps/slot
                                48 Gbps/slot
                                48 Gbps/slot
                                24 Gbps/slot
                                24 Gbps/slot


Summary of Supervisor Engine 7-E IPv6 Capabilities Feature and Description Supervisor Engine 7-E

                            IPv6 support
                                Unicast and Multicast forwarding done in hardware

                            IPv6 performance
                                125 Mpps

                            IPv6 Routing entries
                                128,000

                            Dynamic Hardware Route Table allocations
                                Yes

                            MLD Snooping for IPv6
                                Yes, in hardware

                            Unicast Reverse Path Forwarding Version 6 (URPFv6): Strict mode
                                Yes, in hardware


Информация для заказа Product Number Description

                            WS-X45-SUP7-E
                                Cisco Catalyst 4500E Series Supervisor, 848 Gbps

                            WS-C4510RE-S7+96V+
                                4510R+E Chassis, Two WS-X4748-RJ-45V+E, Sup7-E

                            S45U-31-01XO
                                Cisco Catalyst 4500 Supervisor Engine 7-E Cisco IOS Software XE release 3.1.0 SG non-crypto universal image

                            S45ULK9-31-01XO
                                Cisco Catalyst 4500 Supervisor Engine 7-E Cisco IOS Software XE release 3.1.0 SG crypto universal

                            C4500E-LB
                                LAN BASE software license

                            C4500E-IPB
                                IP BASE software license

                            C4500E-LIC=
                                Base product ID for paper delivered software upgrade licenses

                            C4500E-LB-IPB
                                LAN BASE to IP BASE upgrade license (paper delivery)

                            C4500E-LB-ES
                                LAN BASE to Enterprise Services upgrade license (paper delivery)

                            C4500E-IP-ES
                                IP BASE to Enterprise Services upgrade license (paper delivery)

                            C4500E-LIC-PAK
                                Base product ID for paper delivered software licenses for spare Supervisor Engine 7-E

                            C4500E-IP-ES-S
                                IP BASE to Enterprise Services upgrade license for spare Supervisor Engine7-E (paper delivery)

                            C4500E-IPB-S
                                IP BASE software license for spare Supervisor Engine 7-E (paper delivery)

                            L-C4500-LIC=
                                Base product ID for electronically delivered software upgrade licenses

                            L-C4500E-LB-IP
                                LAN BASE to IP BASE upgrade license (electronically delivered)

                            L-C4500E-IP-ES
                                IP BASE to Enterprise Services upgrade license (electronically delivered)

                            L-C4500E-LB-ES
                                LAN BASE to Enterprise Services upgrade license (electronically delivered)

                            SD-X45-2GB-E
                                Cisco Catalyst 4500 2GB SD Memory Card for Sup 7-E

                            USB-X45-4GB-E
                                Cisco Catalyst 4500 4GB USB device for Sup 7-E
