Сертификат соответствия OC-2-OT-0888

Бюджетная серия оптических передатчиков с цифровой внешней модуляцией (digital external modulation) лазера производства США.

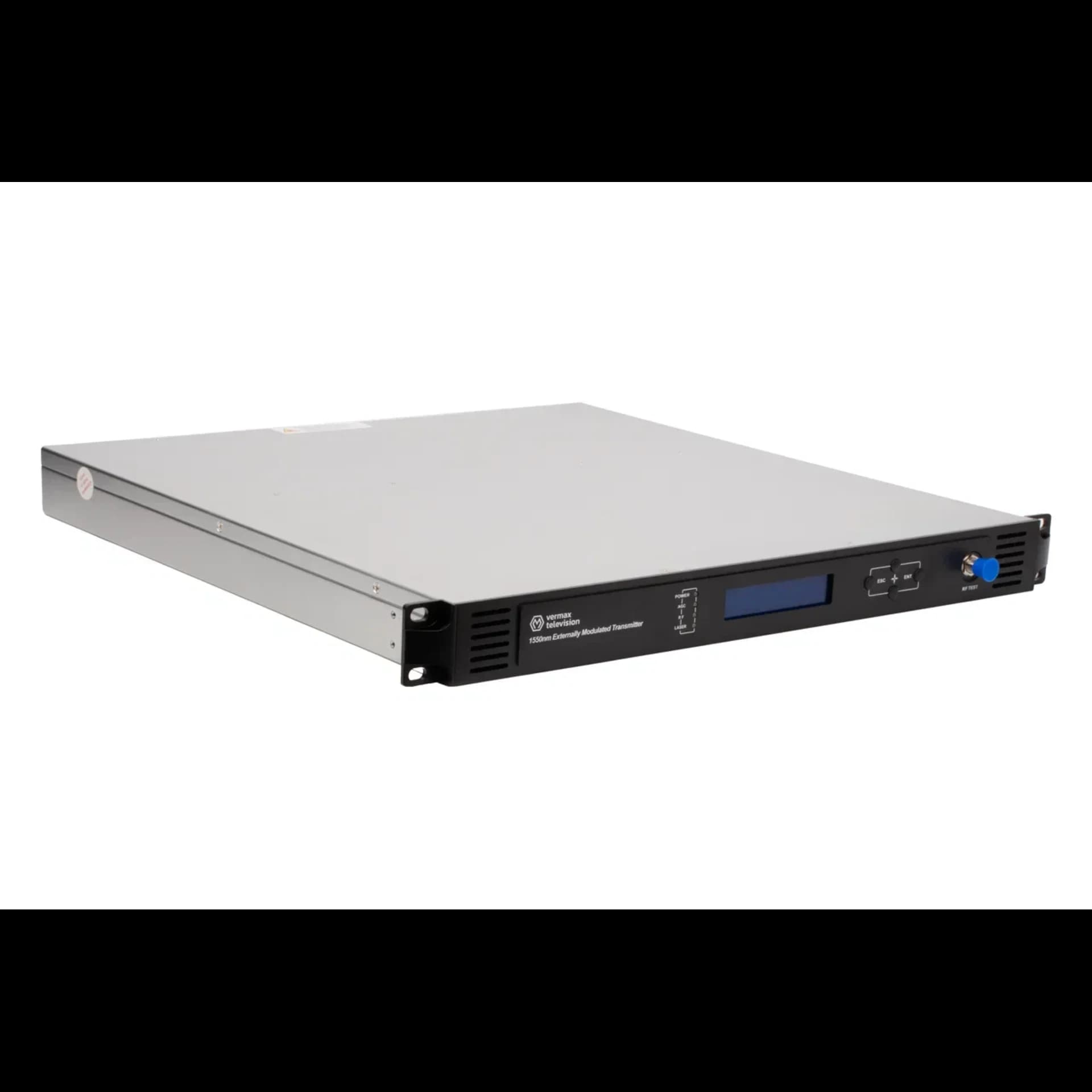

Vermax-HL-1550-xx - Надежные, малошумящие оптические передатчики диапазона 1550нм с внешней модуляцией оптического излучения. Выполнены с применением новейших DFB лазеров (Distributed Feedback Laser - лазер с распределенной обратной связью на инжекционном лазерном диоде с отражательной брэгговской решеткой), обеспечивающих хорошие нелинейные показатели. Автоматический контроль усиления на RF-входе обеспечивает дополнительную стабильность в работе. Просты в обслуживании и управлении. Встроенный микропроцессор обеспечивает удобство в управлении, дисплей отображает все настраиваемые параметры. Возможно дистанционное управление через встроенный интерфейс RS485. Хорошие эксплуатационные показатели и приемлемая стоимость позволяют использовать данные модели в сетях кабельного телевидения любой сложности.

Технические характеристики:

Параметры

Ед.измерения

Значение

Оптические параметры

Длина оптической волны

нм

1550±5

Тип лазера

DFB Laser

Тип модуляции

Внешняя модуляция

Тип разъёмов

FC/APC или SC/APC

Количество выходов

шт.

1

Выходная мощность

дБм

  ≥7

Порог подавления SBS (вынужденное [обратное] бриллюэновское рассеяние)

дБм

13…16,5 / шаг 0,5

ВЧ-параметры

Диапазон частот

МГц

47…862

Входной уровень

дБмкВ

78…96 (в режиме АРУ)

Неравномерность в полосе

дБ

±0.75

Входное сопротивление

Ом

75

Входные возвратные потери

дБ

≥ 16 (47-550МГц); ≥14 (550-862МГц)

Тип разъёма

F

C/CTB*

дБ

≥60

C/CSO*

дБ

≥60**

C/N*

дБ

≥52

Общие характеристики

Напряжение питания

В

160-250В (50Гц)

Потребляемая мощность

Вт

100

Температура эксплуатации

°С

0…+ 45

Температура хранения

°С

-20…+ 65

Влажность при хранении

%

Макс.95% (без конденсации)

Габариты

мм

483×381×45

• • при 60 каналах PAL, протяженность оптической линии 65км, входной уровень на тестовом приемнике 0 дБм

** - для выхода А, для выхода В - 63 дБ.
