| Автоматические измерения | 41 автоматическое измерение (в том числе до 10 измерений могут отображаться одновременно на экране) |
| Входная емкость | 19 пФ ± 3 пФ |
| Входное сопротивление | Диапазон 1: 1 МОм ± 1%. Диапазон 2: 50 Ом ± 1% |
| Диапазон | 0…600 МГц |
| Диапазон удержания | 8 нсек…10 сек |
| Интерфейс | USB 2.0 Host, USB 2.0 Device с поддержкой USBTMC, LAN с поддержкой LXI-C, удаленное управление с ПК через веб браузер, AUX Output, 10 M вход/выход, HDMI 1.4b, выходной сигнал для компенсации пробника, Опционально: GPIB (адаптер GPIB-USB) |
| Источник (цифровой вольтметр) | Любой аналоговый канал |
| Источник сигнала | Любой входной канал (любой аналоговый, цифровой, или внешний вход запуска) |
| Количество каналов | 4 |
| Курсорные измерения | Поддерживаются 2 пары курсоров по осям X и Y |
| Особенности вертикальной системы | Входная связь: по постоянному току, переменному току. Динамический диапазон: ±5 делений. Относительная погрешность усиления по постоянному току: ± 2% от всей шкалы. Устойчивость электростатическому разряду: ±8 кВ |
| Особенности встроенного частотометра | Функции частотомера: измерение частоты, периода, сумматор. Сумматор: до 48 разрядов, считает кол-во фронтов сигнала |
| Особенности входящего сигнала | Максимальное входное напряжение для диапазона 1 МОм: CAT I 300 В (скз), 400 В (пик), переходное перенапряжение 1600 В (пик). Максимальное напряжение для диапазона 50 Ом: 5 В (скз) |
| Особенности генератора сигналов | В стандартной комплектации: нет. Опция Rigol MSO8000-AWG: генератор сигналов произвольной формы 2 выходных канала, 25 МГц |
| Особенности горизонтальной системы | Диапазон временной развертки: 500 псек/дел...1 ксек/дел (поддерживает точную подстройку). Разрешение по времени: 2 псек |
| Особенности дисплея | Сенсорный, мультитач, поддерживаются жесты. Яркость: 256 уровней интенсивности (LCD, HDMI). Выдержка: выкл / бесконечность / 100 мсек…10 сек (более вероятные элементы осциллограммы ярче, регулировка контраста между высокой и малой вероятностью) |
| Особенности каналов | Каналы: 4 аналоговых входных, 1 входной внешнего запуска; опциональные: 16 входных цифровых (требуются для опционального пробника Rigol RPL2316), 2 выходных (требуются для опционального генератора сигналов произвольной формы Rigol MSO8000-AWG) |
| Особенности системы измерения | Максимальная скорость захвата осциллограмм: не менее 600 000 осц/сек. Пиковый детектор: захват глитчей от 400 псек |
| Особенности системы синхронизации | Полоса пропускания системы синхронизации: 600 МГц (внутренний запуск), 200 МГц (внешний запуск). Диапазон установки порога срабатывания запуска: ±5 делений от центра экрана (внутреннего запуск); ± 8 В (внешнй запуск) |
| Особенности цифрового вольтметра | Звуковое оповещение если значение напряжение выходит за установленные пределы. Отображает измерения в форме диаграммы, отображает точки экстремума за последние 3 сек |
| Питание | 100…240 В, 45…440 Гц. Предохранитель питания: 3.15 А, класс T, 250 В. Максимальная мощность 200 Вт (при подключении к различным интерфейсам, USB и активным пробникам) |
| Пропускная способность, МГц | 600 |
| Разрешение | Устанавливается пользователем. Максимальное: 6 бит |
| Разрешение (цифровой вольтметр) | Переменный ток В / постоянный ток В: 3 бита |
| Разрешение дисплея | 1024 x 600 |
| Разрешение по вертикали | 8 бит |

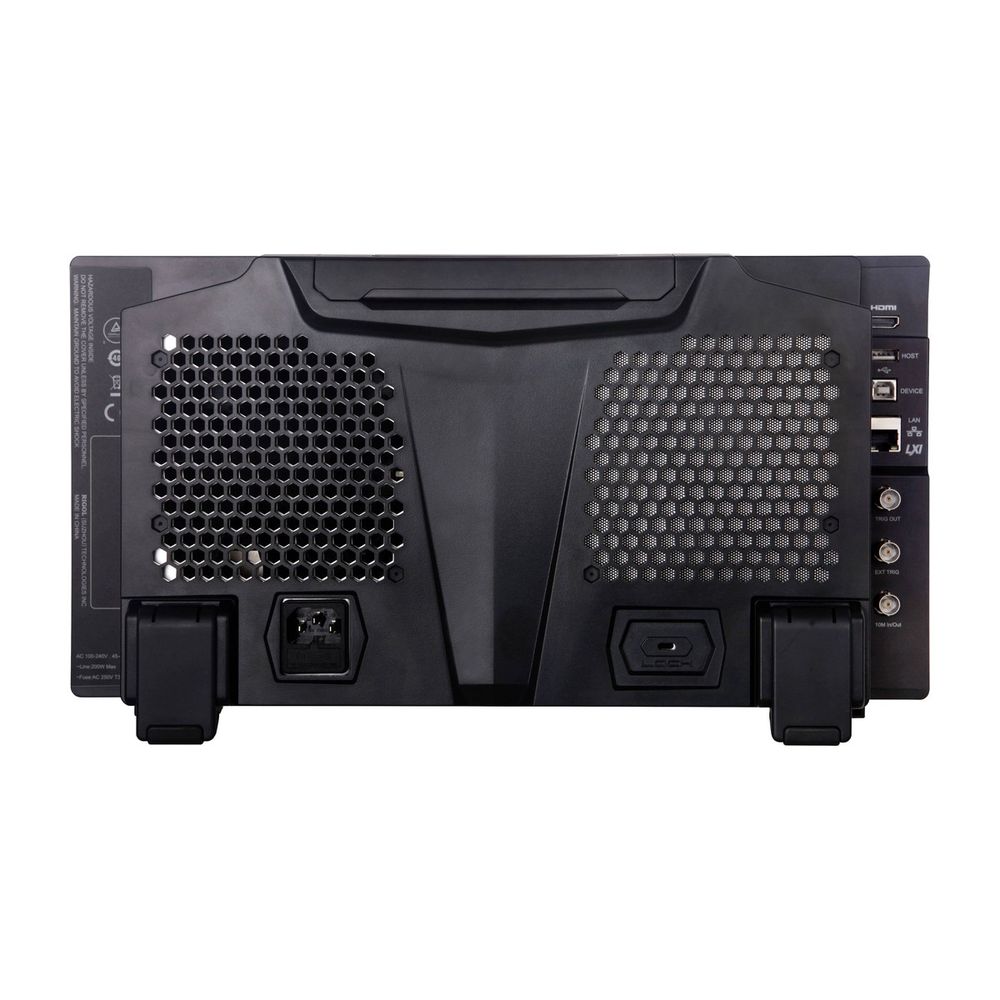

| Разъемы | 4 x USB 2.0 Host, 1 x USB 2.0 Device с поддержкой USBTMC, 1 x RJ45 10/100/1000 Мбит/сек (LAN с поддержкой LXI-C), 1 x BNC выход (AUX Output), 1 x BNC выход (10 M вход/выход), 1 x HDMI 1.4b тип A |
| Регистрация осциллограмм | До 650 000 фреймов в режиме реального времени |
| Режим входа | DC, AC |
